En la manipulació de materials a granel, els enginyers solen quedar atrapats entre la física i els límits de les instal·lacions.
La regla de la física és senzilla:Els transportadors de cinta plana estàndard generalment no poden superar una inclinació de 18 a 20 graus.Cada cop més pendent, i la gravetat s'apodera del-material, comença a rodar cap enrere, creant un perill per a la seguretat i un embolic al sòl de la planta.
Però, què passa si necessites aixecar carbó, sorra o ciment a 10 metres d'alçada i només tens 6 metres d'espai horitzontal? No teniu espai per a una inclinació llarga i gradual.
La solució no és forçar un cinturó pla a fer una feina que no pot gestionar. La solució és canviar completament la geometria del cinturó. Introduïu elCinta transportadora amb taquets de paret lateral(sovint anomenat transportador d'inclinació pronunciada).
Aquí teniu un desglossament de l'"anatomia" d'aquest sistema i per què és l'estalvi d'espai estàndard-per a la indústria pesada.
El concepte "Moving Pocket".
A diferència d'un cinturó pla que es basa en la fricció per subjectar el material, es basa en un transportador de paret lateralcontenció. Essencialment crea una sèrie de caixes mòbils o "butxaques" que poden transportar materialAngles de 30 graus, 60 graus o fins i tot 90 graus (verticals)..
Aquesta capacitat de retenció prové de tres components crítics que treballen conjuntament:
1. The Cross-Rigid Base Belt (The Foundation)
Els cinturons de goma estàndard estan dissenyats per creuar (doblar-se al mig). Tanmateix, un cinturó de paret lateral ha de romandre perfectament pla per suportar les estructures verticals que s'hi uneixen. Fem servir aCinturó de base rígida-creuadaamb un reforç transversal especial. Això garanteix que el cinturó no s'enfonsi ni s'enfonsi a les rodes de retorn, fins i tot quan es carrega amb mineral de ferro pesat o clínquer.
2. Parets laterals ondulades (Les "parets")
Aquestes són les parets de goma ondulades i flexibles vulcanitzades als costats del cinturó base.
- Funció:Actuen com a mur de contenció per evitar vessaments laterals.
- Disseny:La forma "ondulada" (ona) permet que les parets laterals es comprimeixin i s'expandeixin a mesura que la corretja s'embolica al voltant de la politja motriu i la politja de cua, evitant el trencament.
3. Tacs transversals (Els "Cubos")
Aquestes són les particions diferents que recorren l'amplada del cinturó.
- Funció:Actuen com la "cubeta" que empeny el material pel pendent.
- Tipus:Per a aplicacions industrials pesades, normalment fem servirT-TipusoTC-Tipustaques. Aquests estan reforçats per suportar l'impacte de grans grumolls i proporcionar la resistència estructural necessària per a l'aixecament vertical.
Per què "acer al carboni" és important per a la vostra aplicació
Si cerqueu "transportadors de tacos" en línia, trobareu moltes unitats de PVC lleugers dissenyades per a patates fregides o pastilles. Aquests no duraran una setmana en una mina.
Per a la indústria pesada (Mineria, Centrals Elèctriques, Ciment, Ports), l'estructura del cinturó ha de ser suportada per un marc rígid.

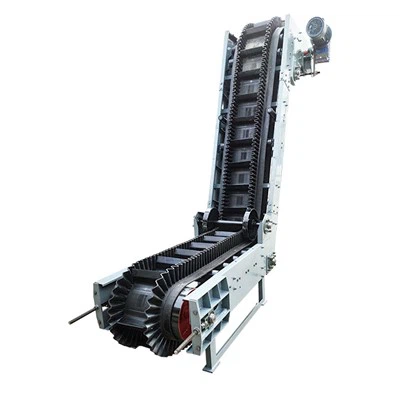

ElCinta transportadora amb taquets de paret lateral d'acer al carboni Kunweiestà dissenyat específicament per a aquests entorns durs:
- Marc rígid (acer al carboni Q235):Utilitzem acer de canal-resistent i acer angular, totalment soldat i pintat. Això elimina les vibracions quan es transporten càrregues pesades com el carbó o àrids.
- Eficiència espacial:En augmentar l'angle de transport a 45 o 60 graus, podeu estalviar fins a70% de la superfícieen comparació amb un disseny de cinta transportadora convencional. Això és crucial per a la readaptació de plantes velles on l'espai és reduït.
- Zero vessament:El disseny de "butxaca" manté la pols i les fines atrapades dins del cinturó. Això redueix significativament les-hores necessàries per netejar les piles de vessaments sota la cinta transportadora.
Conclusió
Si el vostre transportador actual té dificultats per retrocedir, o si esteu planejant una línia nova amb espai limitat, no confieu en conjectures. L'alçada de la paret lateral i el pas de les taques s'han de calcular en funció de la mida del material i el cabal.
Necessites aixecar material pesat amb un angle pronunciat?
Consulteu les especificacions completes i les mides del model del nostreTransportador amb taquets laterals d'acer al carboni.
O bé, poseu-vos en contacte amb el nostre equip d'enginyeria directament per obtenir un dibuix personalitzat per a la disposició de la vostra planta.
